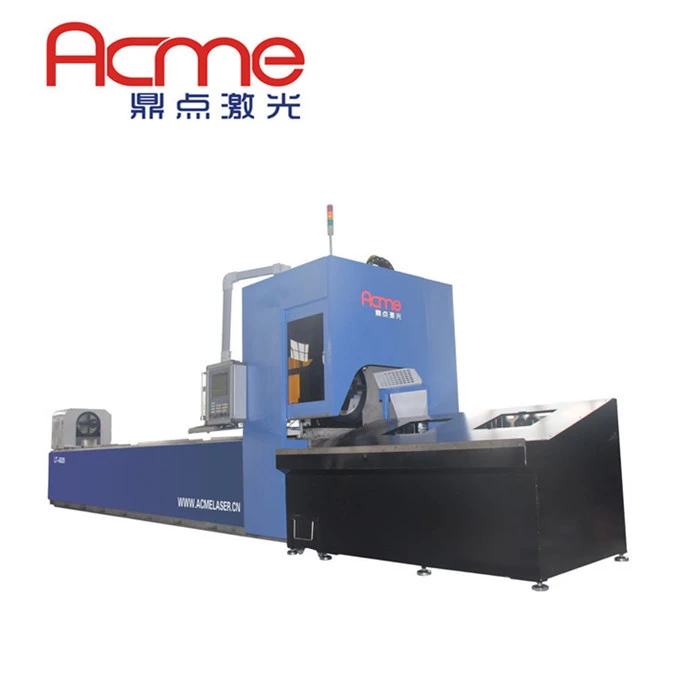

Máquina automática de corte por láser

Máquina automática de corte por láser

I. Introducción ● Máquina de corte por láser de tubos y tubos de metal con fuente de láser de fibra de 2000w. ● Espesor máximo de la pared de corte 15 mm de acero al carbono, 10 mm de acero inoxidable, 8 mm de aluminio, 5 mm de latón, 5 mm de cobre. ● Tubo y tubo de corte de metal redondo, cuadrado, rectangular, ovalado, redondo, etc. ● ...

Product Details

I. Introducción

● Máquina de corte por láser de tubo y tubo de metal con fuente de láser de fibra de 2000 w.

● Espesor máximo de la pared de corte 15 mm de acero al carbono, 10 mm de acero inoxidable, 8 mm de aluminio, 5 mm de latón, 5 mm de cobre.

● Tubo y tubo de corte de metal redondo, cuadrado, rectangular, ovalado, redondo, etc.

● Estándar Φ = 20mm ~ 200mm, L = 6m.

● Longitud de tubos de más de 6 my más de 200 mm de diámetro, la máquina se puede personalizar.

II. Tipo de tubería de corte por láser

Máquina automática de corte por láser

Tubos redondos y capacidad de corte de sección hueca

Min: 16 mm Ø

Max: 273 mm Ø

Máquina automática de corte por láser

Tubos cuadrados y capacidad de corte de caja

Min: 16 mm x 16 mm

Máx .: 200 mm x 200 mm

Máquina automática de corte por láser

Capacidad de corte de tubos rectangulares

Mín .: 20 mm x 15 mm

Máx .: 250 mm x 150 mm

Máquina automática de corte por láser

Capacidad de corte de tubos ovales / elípticos

Mín .: 32 mm x 17 mm

Máx .: 250 mm x 125 mm

III. Límite de espesor de corte

Material

Límite de espesor de corte

Acero carbono

15mm

Acero inoxidable

10 mm

Aluminio

8 mm

Latón

5 mm

Cobre

5 mm


IV. Tabla de velocidad

Espesor

Acero carbono

Acero inoxidable

Aluminio


O 2

Aire

Aire

1.0mm

450 mm / s

400-450 mm / s

300 mm / s

2.0mm

120 mm / s

200-220 mm / s

130-150 mm / s

3.0mm

80 mm / s

100-110 mm / s

90 mm / s

4.5mm

40-60 mm / s



5 mm


30-35 mm / s


6.0mm

35-38 mm / s

14-20 mm / s


8.0mm

25-30 mm / s

8-10 mm / s


12 mm

15 mm / s



14 mm

10-12 mm / s



16 mm

8-10 mm / s



V. Partes principales

Nombre del artículo

Observación

Resonador láser de fibra

2000 W (IPG)

Servomotor y conductor

YASKAWA (Japón)

Varilla de tornillo de bola

HIWIN (Taiwán)

Mecanismo de engranaje

CHINO

Cabeza del laser

RAYTOOLS (Suiza)

Chiller

TONG FEI (China)

Sistema de control

PA8000 (ALEMANIA)

Guía del trazador de líneas

HIWIN (Taiwán)

Válvula proporcional de gas

SMC (Japón) o AIRTAG

Caja de engranajes de reducción

MOTOVARIO (Francia)

Cuerpo de metal de la máquina

CAMA DE 16-25MM HECHA EN TODA LA HOJA CON TRATAMIENTO DE CALOR Y LIBERACIÓN


VI. ventajas de la cortadora automática del tubo del laser

1. Mandril neumático de centrado automático fabricado por LGmazak y HAAS. Se garantiza la exactitud y la calidad. Otros proveedores compran platos eléctricos listos para usar que son fáciles de romper en la práctica.

2. Carga manual o automática desde la parte posterior del diseño de la patente de la máquina. Tiempo de carga posterior de 15-20 segundos y tiempo de carga de 60 segundos desde el lateral.

3. Alemania sistema de control original PA8000. Otros proveedores usan Cypcut o Higerman. Tenemos un software profesional de anidamiento para corte de acero en ángulo y canal.

4. El NW de nuestra cama de máquina es de 5 t, está hecho de una hoja de acero de 16-25 mm con tratamiento de calor y liberación. Otros utilizan cama de máquina de tubo de acero soldado.

Automatic Laser Tube Cutting MachineMáquina automática de corte por láser

Automatic Laser Tube Cutting Machine



VII. MUESTRAS


Máquina automática de corte por láserAutomatic Laser Tube Cutting Machine
