Piezas principales de la máquina
|
Fuente de láser de fibra Maxphotonics
l 2 años de tiempo de garantía. l Más de 100,000 horas de vida útil. l Bajo consumo de energía l Ahorre energía y proteja el medio ambiente. l La tasa de conversión fotoeléctrica es de hasta 30 por ciento |
| RayTools BM111 Auto-focusing laser cutting head
l Con función Anti-choque, buen sellado, resistente a altas presiones, sistema de seguimiento automático- y sistema anti-choque y parada. l La velocidad de perforación es de una a dos veces más rápida que el enfoque manual. La velocidad de perforación puede acortar el tiempo de corte. |
| Controlador de altura automático El controlador de altura capacitivo BCS100E proporciona un excelente rendimiento en el control de distancia. Sirvió como unidad de seguimiento de altura para el sistema de control de corte por láser FSCUT a través de comunicación Ethernet, puede realizar funciones que incluyen detección de altura, proceso de perforación segmentado y escalonado, detección y búsqueda del borde de la pieza de trabajo, supresión de vibraciones, etc. evitar tip-up riesgo de colisión en la producción. |
|
CYPCUT FSCUT 5000A EtherCAT CNC Cutting Control System
La serie FSCUT5000 es un sistema de bus EtherCat especialmente diseñado para la aplicación de corte de tubos. De entre, FSCUT5000 aplicado para máquina de estructura de 3 mandriles, funciona con el software de anidamiento 3D TubesT, logrará la mayor eficiencia y el menor desperdicio. |
|
TubosT Software de anidamiento de tubos 3D
TubesT es un software de anidamiento de tubos 3D diseñado para el sistema de corte por láser CypTube/TubePro. Desde dibujo y modificación de piezas, compensación de tipo completo, anidamiento estratégico hasta generación de informes, el uso de TubesT satisfará y superará sus necesidades de producción. |
|

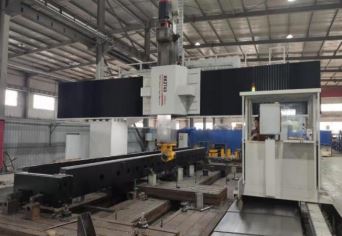

Procesamiento del cuerpo de la máquina por un gran centro de fresado CNC
l Cada ranura de montaje y orificio para tornillo para la instalación de rieles y bastidores está fresado por este gran centro de fresado. l Alta precisión y movimiento suave |
| Mandril neumático de 8 cilindros con tecnología patentada l Diseño de orificio cuadrado, capacidad de paso más fuerte; l La fuerza de sujeción se puede ajustar. inteligentemente, adecuado para diferentes tipos de requisitos de procesamiento de tuberías; l El rango de sujeción de carrera completa, sin ajuste manual; l Con una estructura de ocho-cilindros, la fuerza de sujeción es el doble que la de los mandriles ordinarios; l Engranaje de molienda de precisión, mayor potencia y mayor eficiencia; l El más alto nivel de estabilidad a prueba de polvo y más fuerte. |
| Puede sujetar con eficacia varias formas de perfiles, tales como: tubo cuadrado, tubo redondo, tubo rectangular, tubo ovalado, tubo ovalado plano, canal de acero, acero H, ángulo de hierro, tubo triangular, etc. |
|
3 mandriles neumáticos, ambos pueden moverse El cabezal de corte puede ir detrás del mandril central,Doccorte entre el mandril central y el mandril trasero,lograr 0 relaves de tubo,sin desperdicio de tubo. |
|
Portabrocas delantero y portabrocas medio |
|
Mandril medio y mandril trasero
|
|
Los 3 mandriles son 8 cilindros Neumático17mandril 0mm aauto-centrado |
|
Soporte de tubo flotante servo l Puede seguir el tubo hacia arriba y hacia abajo.ddurante la rotación del tubo aSiempre brinde un buen apoyo., ggarantiza una alta precisión de corte l Especialmente adecuado para Cuadrado, Rectángulo, Ángulo, canal, vigas I, H |
