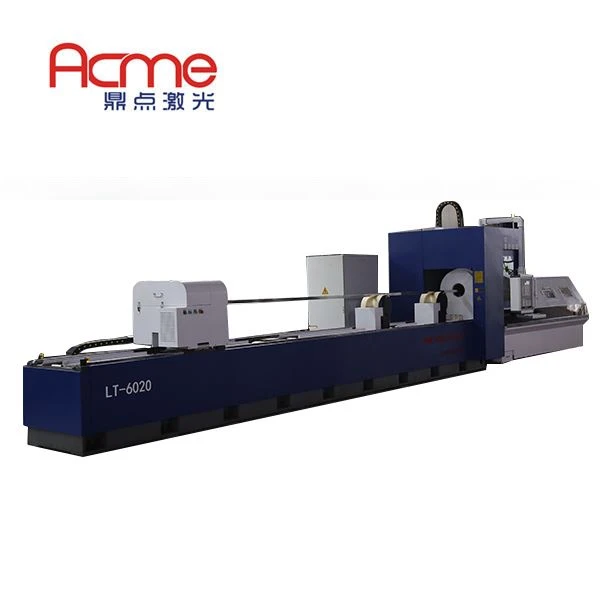

La máquina de corte de metales por láser de fibra ACME LT-6020 para tubos y tuberías es una máquina profesional de corte de metales de tubos de alta resistencia, diseñada para el corte de alta precisión de diferentes formas de tubos a alta velocidad. Con el sistema de carga y alimentación automático y semiautomático de China National Patent Design, la eficiencia de la máquina se ha incrementado en al menos un 40% en comparación con el sistema de carga tradicional.
| Modelo de máquina | LT-6020 |
| Fiber Laser Power | 500W-6000W |
| Espesor de la pared del tubo de corte | 0.5mm-25mm |
| Longitud del tubo de corte | 3000mm / 6000mm / 8000mm / 10000mm etc. |
| Formas de tubo de corte | Redondo, Cuadrado, Rectángulo, Oval, Cintura Redonda, Triángulo, Trapezoide, forma de D, acero en ángulo, canal de acero, etc. |
| Material de aplicación | Acero al carbono, acero dulce, acero inoxidable, aleación de aluminio, cobre, acero galvanizado, etc. |
Video para LT-6020
Ventajas de la máquina
1. Estructura de la máquina fuerte resistente / cuerpo.
10 toneladas de peso, elegimos tipo de diseño.
①Utilice una placa de acero completa de 16-20 mm soldada, calentamiento, recocido, tratamiento de endurecimiento, limpieza con chorro de arena, pintura, desbaste, acabado de precisión, fresado, etc. Un mecanizado de acabado en serie. Peso del cuerpo de la máquina 10 ton.
② la cama se pondrá en el horno a calor a 650 grados y mantendrá la temperatura a 200 grados durante una semana y luego se sacará para enfriarse de forma natural. El proceso lleva unos 15-20 días.
③ Todos los orificios de los tornillos de la máquina y la ranura de montaje para instalar los rieles de guía y las rejillas se están fresando en el centro de fresado COLGAR grande.
④ La estructura de tipo cerrado hace que el cuerpo de la máquina sea más fuerte y estable.
El cuerpo de la máquina es de mayor precisión, estable sin deformación alguna.
2. DISEÑO DE PATO-Sistema de carga trasera de la máquina.
Cargando cuando la máquina sigue funcionando.
Sistema de carga automático y semiautomático como opción.
① Basado en nuestro cuerpo de máquina de estructura de tipo cerrado, desarrollamos un sistema de carga rápida, este diseño ha obtenido el Certificado Nacional de Patentes de China.
Make Hacemos una serie de ruedas de acero en la parte superior del cuerpo de la máquina y un orificio de carga debajo del mandril trasero. Cuando un tubo está cortando, puede empujar otro tubo en la máquina esperando a que flote y corte.
③ Este sistema puede realizar la carga de un solo tubo en 15 s. Al menos un 30% más rápido que el sistema tradicional de carga lateral de la máquina. Mejora enormemente la tasa de utilización del equipo.
3. Rueda de soporte flotante de tubo ajustable neumática grande
Puede adaptarse a todo tipo de formas y tamaños de tubos.
UseUtilizamos 5 ruedas flotantes neumáticas para soportar el tubo en la máquina. La rueda flotante es grande y puede ajustarse para mantener el tamaño.
② Al lado de la rueda flotante, tiene un botón giratorio de ajuste, puede cambiar su tamaño dependiendo de las diferentes formas y tamaños de los tubos.
4. Doble mandril neumático autocentrante.
Cuatro garras de doble movimiento.
Material a través del tratamiento de endurecimiento, endurecer lo suficiente.
Sin deformación y sujeción firmemente después de un uso prolongado.
① Tenemos nuestro propio centro de mecanizado de acabado de alta precisión para procesar mandriles.
② Utilice un mandril neumático doble de centrado automático fuerte. Las cuatro garras de cada mandril se mueven dos veces, más rápido y se aprietan firmemente. El material de acero a través del tratamiento de endurecimiento, se endurece lo suficiente, puede garantizar la no deformación y la separación después de un uso prolongado.
③ Las cuatro garras en el mandril trasero tienen un diseño especial que evita el deslizamiento del tubo. Puede hacer tubo Longitud de cola corta a 200 mm, mín. puede ser de 180mm. Reducir los residuos de tubería y aumentar la tasa de utilización.
5. Sistema de control original de Alemania PA8000 CNC.
AlmaCAM / Lantek software de anidamiento.
Los ingenieros de habla inglesa pueden realizar capacitación en el extranjero para su personal, soporte técnico postventa durante la vida útil de la máquina.
Área de aplicación
Equipos de gimnasia, Fabricación de automóviles, Silenciador de ruido, Muebles de acero, Aeroespacial, Escaleras mecánicas, Escaleras de acero, Fabricación de maquinaria, Estructura de acero, Equipos médicos, etc.
